🅿️ PARKING — Guia de Montagem

1 Peças que você vai precisar

Estas são as peças do projeto. Sugestão de lojas boas embaixo de cada uma.

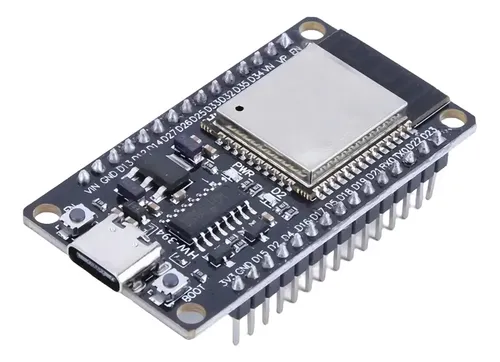

ESP32 DevKit

1 unidade

~R$40

Comprar:
Baú da Eletrônica · Eletrogate · Usinainfo

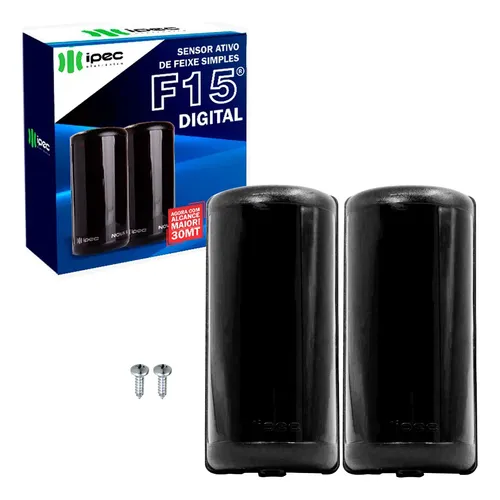

Sensor barreira IR ativo

2 unidades

~R$50 cada

Comprar (lojas de alarme):
CFTV Clube · Net Alarmes · Tetracomp

🔌

Fonte 12V

1 unidade

~R$25

Eletrogate · Baú · Usinainfo

📱

Fonte 5V (USB)

1 unidade

~R$15

Qualquer carregador de celular

📦

Caixa hermética

1 unidade

~R$20

Eletrogate · Baú · Usinainfo

🧵

Jumpers / fio

1 pacote

~R$12

Eletrogate · Baú · Usinainfo

2 Veja como montar o circuito

Clique no botão abaixo — abre uma simulação com o ESP32 e os 2 sensores ligados. É assim que os fios vão. Dá pra girar e ver de perto.

▶ VER O CIRCUITO NO WOKWI abre em nova aba · ESP32 + 2 sensores ligados

O que você vê lá: o ESP32 no meio e 2 chavinhas — cada chavinha representa o contato (relé) de um sensor. A do fio verde = Sensor A (GPIO 25, entrada). A do fio azul = Sensor B (GPIO 26, dentro). No sensor real, esse contato é o relé (COM/NO) — a ligação é a MESMA do passo 3. Ligar a chavinha = "feixe cortado".

3 Agora monta de verdade e liga

Pega o circuito que você viu ali em cima e faz assim, dentro da caixa:

① ESP32 dentro da caixa hermética

Fixa o ESP32 dentro da caixa. Ela protege da chuva e da poeira.

② Liga os 2 sensores no ESP32

Sensor A: relé COM → ESP32 GND | relé NO → ESP32 GPIO 25
Sensor B: relé COM → ESP32 GND | relé NO → ESP32 GPIO 26

③ Energia

Sensores → Fonte 12V | ESP32 → cabo USB na Fonte 5V

Liga isto…	…aqui
Sensor A/B — 12V+ / GND	Fonte 12V + / −
Sensor A — relé COM	ESP32 `GND`
Sensor A — relé NO	ESP32 `GPIO 25`
Sensor B — relé COM	ESP32 `GND`
Sensor B — relé NO	ESP32 `GPIO 26`
ESP32	cabo USB → Fonte 5V

💡 O contato do relé é isolado (seco) — não precisa juntar o terra da fonte 12V com o ESP32. Deixe o fio do relé fácil de trocar (NO/NC).

4 Instala na entrada do estacionamento

Nada no chão — os feixes passam no ar, na altura do para-choque

parede/poste parede/poste | (o) emissor ~~~~~~~~~ receptor (o) <- feixe no AR | | altura ~40-50 cm | [ carro passa ] | (para-choque) +------------------------------+ Caixa do ESP32 na parede, perto da tomada, protegida da chuva

• Sensores nas laterais (parede/poste), feixe no ar — nada pra carro atropelar.
• Altura ~45 cm. Distância entre os 2 feixes ~1,20 m.
• Emissor de um lado, receptor do outro, alinhados (o LED do receptor confirma).

✓ Confere no final

Os 2 sensores ligam (LED do receptor acende)
Sensor A no GPIO 25 | Sensor B no GPIO 26
COM dos relés no GND do ESP32
ESP32 liga pelo USB
Feixes alinhados, altura ~45 cm, distância ~1,20 m
Caixa fechada e protegida da chuva
